01 實驗名稱 ：功率放大器在考慮大地情況下對電容式單線無線充電系統的建模中的應用
研究方向：無線電能傳輸
實驗內容: 在系統電路參數確定的情況下，改變系統的諧振頻率，單線的長度和負載來觀察負載所能得到的電能
測試目的：驗證電路模型和CST仿真結果的正確性
測試設備: 信號發生器Agilent 33220A，功率放大器Aigtek ATA-122D，2塊直徑200mm鋁板，1個電感470uH,一根長度(0.4/0.4/0.6m)不同半徑1mm銅線，電阻若干（200/500/600歐姆）
放大器型號: Aigtek ATA-122D
02 實驗過程

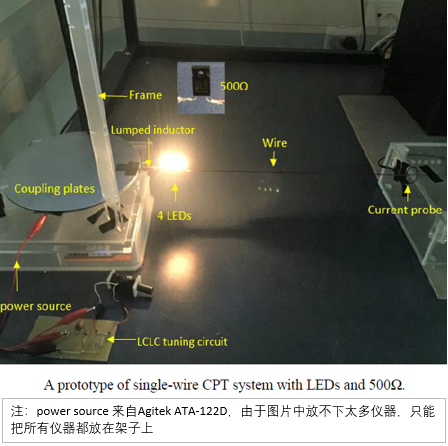

在實驗中，設定2個鋁板之間距離為3mm,放大器的輸出電壓通過一個可調節的LCLC電路接到底部的鋁板，保證在不同頻率時，輸入鋁板電壓保持100V的幅值。
上面的鋁板接一個電感和負載然后再接一根銅線，但銅線是懸空的不接任何東西，靠與地形成一個回路來給負載供電。由于地不是很好的導體，所以系統效率不是很高。
03 測試結果

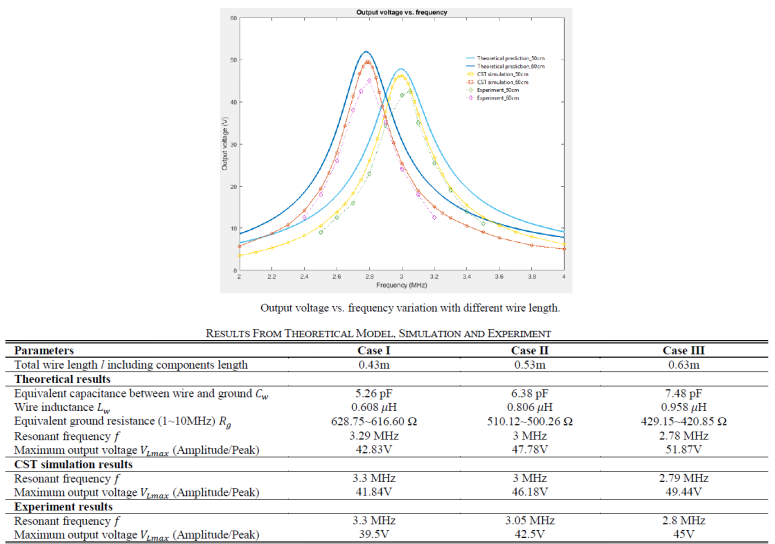

結果顯示單線的電容式無線充電在看似沒有回路的情況下能工作，實際上是和地形成了回路。不同的地，負載得到的能量也不
同。在系統共振時，負載得到最大能量。
功率放大器在該實驗中發揮的效能:穩定的電壓源，即使在系統諧振頻率不斷改變的情況下。
選擇該功率放大器的原因:頻帶寬可以達到10MHz,輸出波形好,兼容多種信號發生器,使用方便，特別是在需要不同頻率的恒定電壓源時候，省去了使用逆變器的麻煩。
