功率放大器在電容耦合型無線電能傳輸系統中的應用
實驗名稱:考慮接地情況的電容耦合型無線電能傳輸系統
研究方向：無線電能傳輸

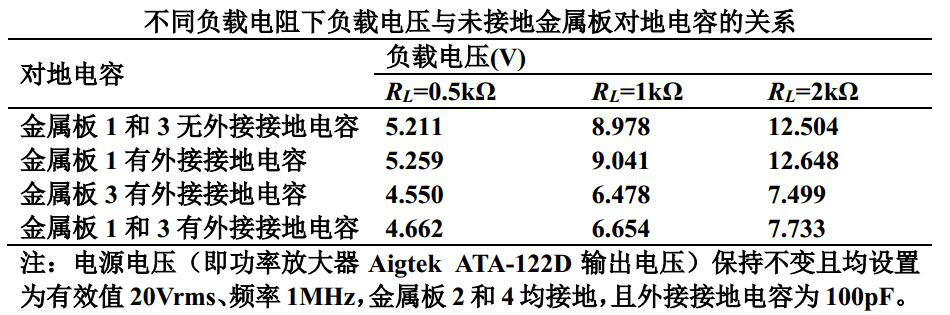

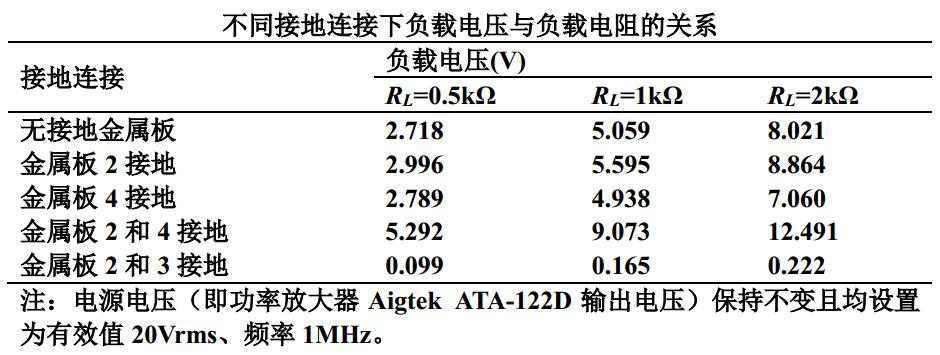

實驗內容:在系統電路參數確定的情況下，改變四塊金屬板的接地情況，觀察系統輸出性能的變化，即（1）不同接地模式下，輸出負載電壓與負載阻值的關系；（2）在確定接地模式下，負載輸出電壓與未接地金屬板對地電容的關系。
測試目的：驗證理論分析和仿真結果的正確性
測試設備:信號發生器Agilent 33220A，功率放大器Aigtek ATA-122D，四塊300mm*300mm鋁板，電阻若干（0.5kR/1kR/2kR）
放大器型號:Aigtek ATA-122D
實驗過程:
如圖所示為電容耦合型無線電能傳輸系統實驗平臺，其中包括一臺信號發生器Agilent33220A，用以產生高頻信號源；一臺寬帶功率放大器Aigtek ATA-122D，用以放大信號發生器的輸出信號；兩對300mm*30mm大小的鋁制金屬板以及若干電阻（0.5kR，1kR，2kR）。金屬板1和3之間的垂直距離為10mm，金屬板1和2之間的水平距離為100mm。在實驗中，金屬板1和2接功率放大器的輸出，金屬板3和4接電阻。金屬板1和2之間的電壓設置為20Vrms@1MHz。為了避免任何金屬板通過測量設備直接接地，信號發生器與功率放大器均由隔離變壓器供電，同時實驗過程中的示波器選用手持式示波器Keysight U1620A。當實驗需要時，金屬板通過導線連接至地線，地線源自于插座中的地。
測試結果:
放大器在該實驗中發揮的效能:可控電壓源
您選擇該功率放大器的原因:頻帶寬、功率大、輸出波形好、操作簡單、兼容多種信號發生器；
