功率放大器有哪些類型
功率放大器主要是指放大功率的放大器，將微弱的輸入信號送到前置放大電路，放大到能夠推動功率放大器信號幅度，然后后級功率放大電路推動其他設備。主要是用來將大信號的電流放大，從而達到功率放大的目的。今天就讓安泰電子來為大家介紹功率放大器有哪些類型。
一、純甲類功率放大器
也叫A類功率放大器，主要是完全線性放大形式的放大器，甲類功率放大器工作的時候，晶體管的正負通道會處于常開狀態，就會使更多的功率消耗為熱量。
二、乙類功率放大器
也稱為B類功率放大器，也是一種線性放大器，工作原理和純甲類功率放大器完全不同。B類功率放大器在工作的時候晶體管的正負通道處于關閉狀態。當正相信號過來的時候只有正相通道工作，而負相通道關閉。兩個通道不會同時工作，所以沒有信號的部分，完全不會出現功率損失。但是當正負通道開啟關閉時，會出現跨越失真，尤其低電平的時候，因此B類功率放大器不是真正意義的高保真功率放大器。
三、甲乙類功率放大器
也稱為AB類高壓放大器，這是兼容A類和B類功放的設計。當沒有信號或者信號很小的時候，晶體管正負通道常開，功率雖然有所損耗，但是不會有A類嚴重。當信號正相的時候，負相通道在信號變強之前常開，但是信號轉強則負通道關閉。當信號負相的時候，正負通道工作正好相反。AB類功率放大器的缺陷是會出現交越失真，但是效率和保真度而言，都要比A類和B類功放要好。

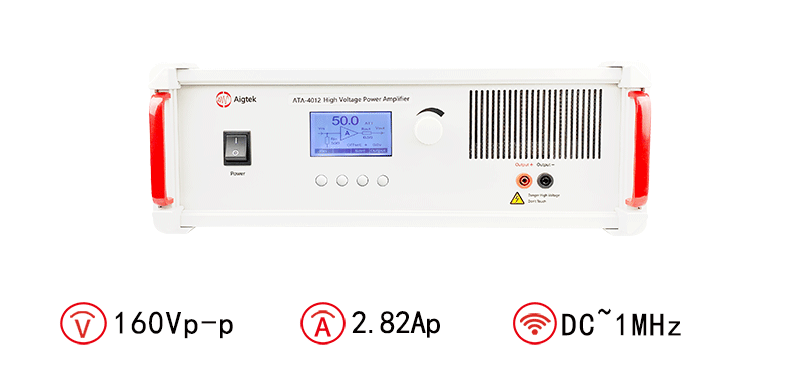

圖：ATA-4012高壓功率放大器指標參數
四、D類功率放大器
D類放大器工作原理是基于開關晶體管，能夠在短時間完全導通或者完全停止。兩只晶體管不會同時導通，所以熱量很少。D類放大器分為輸入開關級、功率放大級和輸出濾波級三級。D類放大器需要兩只MOSFET，當一只MOSFET完全導通的時候，其管壓降的很低；而當MOSFET完全截至的時候，通過管子的電流是0。兩只MOSFET的開關速度很快，效率很高，產生的熱量很低，所以不需要很大的散熱器。
五、T類放大器
T類功率放大器的功率輸出電路和脈寬調制與D類功率放大器相同，而功率晶體管也工作在開關狀態，效率和D類功率放大器相當。
以上就是功率放大器類型的科普內容，如果對于功率放大器還有什么其他不懂或者想了解的，歡迎咨詢安泰電子。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量?jī)x器研發、生產和銷售的高科技企業。公司致力于功率放大器、功率信號源、計量校準源等產品為核心的相關行業測試解決方案的研究，為用戶提供具有競爭力的測試方案，Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。如想了解更多功率放大器等產品，請持續關注安泰電子官網www.naqico.cn或撥打029-88865020。
