ATS-2420V高精度電壓源在數據采集與處理中的測試應用
實驗名稱:電梯安全回路電壓數據采集
研究方向：數據采集與處理

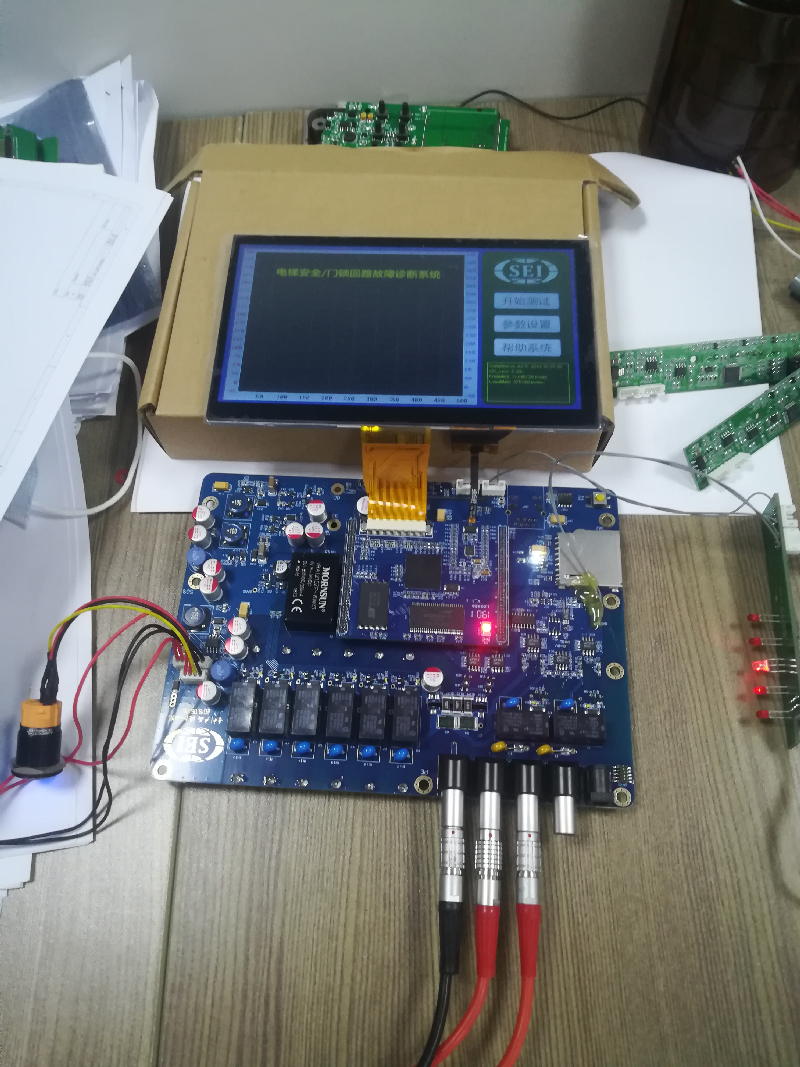

實驗內容:采用高精度電壓源校準采集數據板卡數據采集通道參數
測試目的：校準數據采集板數據采集通道參數

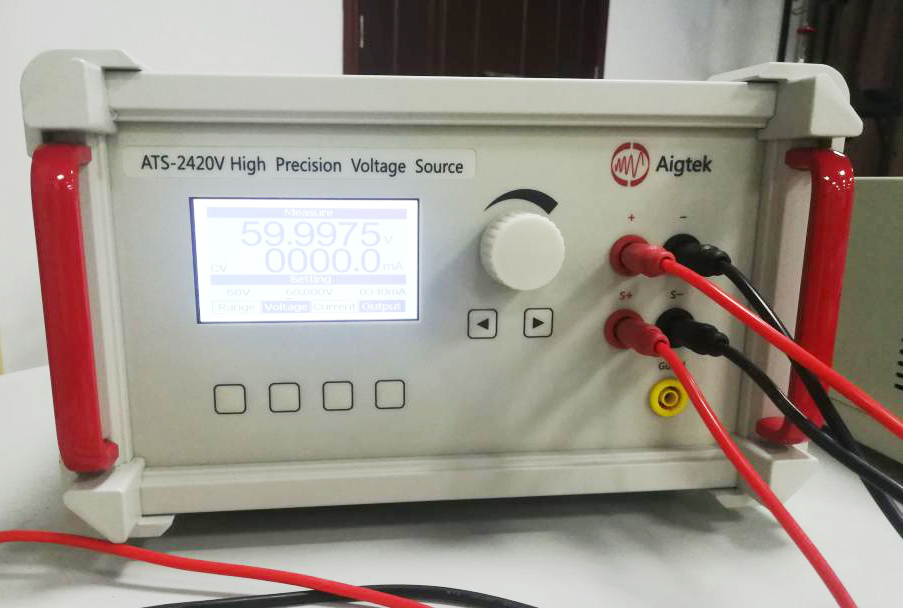

測試設備:ATS-2420V高精度電壓源
實驗過程：
采用高精度電壓源作為可調基準源，標定值設置：1.000V，設備采集對應的電壓值0.956；標定值設置：10.000V，設備采集對應的電壓值9.950；標定值設置：10.000V，設備采集對應的電壓值99.910；利用最小二乘法對三組數據進行線性回歸處理，得擬合后直線：y = 0.999x + 0.042，將校準后的參數補償方程以程序的方式導入到設備。
測試結果：
通過標定后的設備再進行測試驗證，以電壓源作為可調基準源，分別設置電壓為：1.000V、2.000V、5.000V、10.000V、20.000V、30.000V、40.000V、50.000V、60.000V，對相應的設置電壓進行測試，設備測試結果與電壓基準源偏差優于1%；
高精度電壓源在該實驗中發揮的效能:快速校準數據采集板的通道參數
您選擇該電壓源的原因: 高精度數據校準，方便，快捷，有效
