實驗名稱:電流互感器高壓側電源研發

研究方向：使用市電作為低壓側交流源，在100kV高壓側產生多個非共地直流電源

實驗內容:使用ATG3080功率信號源作為高頻交流源，為互感器提供一次側高頻電流，并使二次側產生需要的直流電壓

測試目的：解決一個低壓側交流源可以在100kV高壓側需要產生多個非共地直流電源的難題。

測試設備:萬用表，示波器、ATG-3080功率信號源

實驗過程:

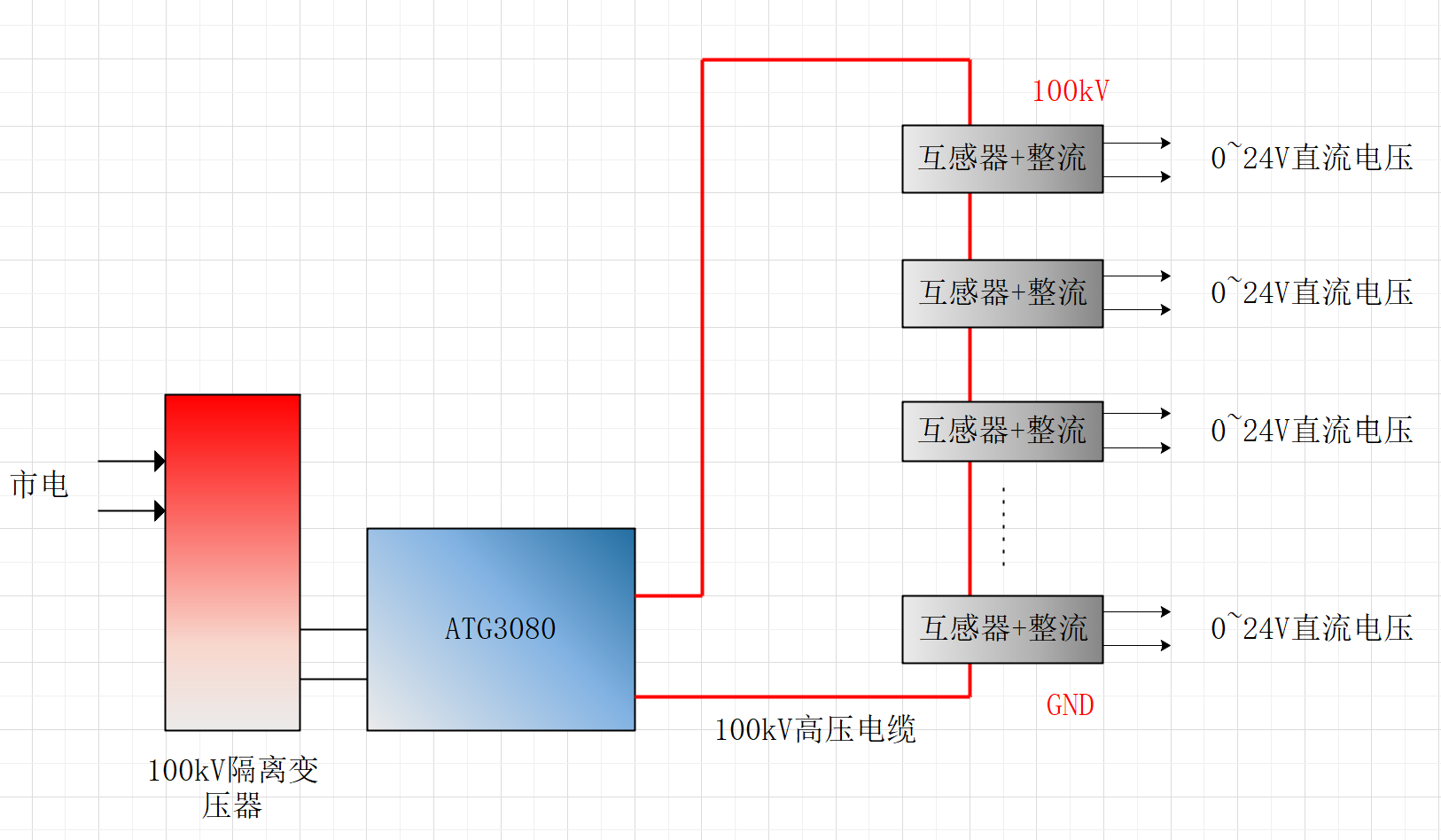

市電輸入高壓隔離變，再進入ATG3080將其轉變?yōu)楦哳l電流，電流通過高壓電纜穿入25級互感器，每一級互感器+整流裝置都會產生一個直流電壓，最多可產生25級。調整不同的頻率和電流可以產生0~24V不同的電壓。

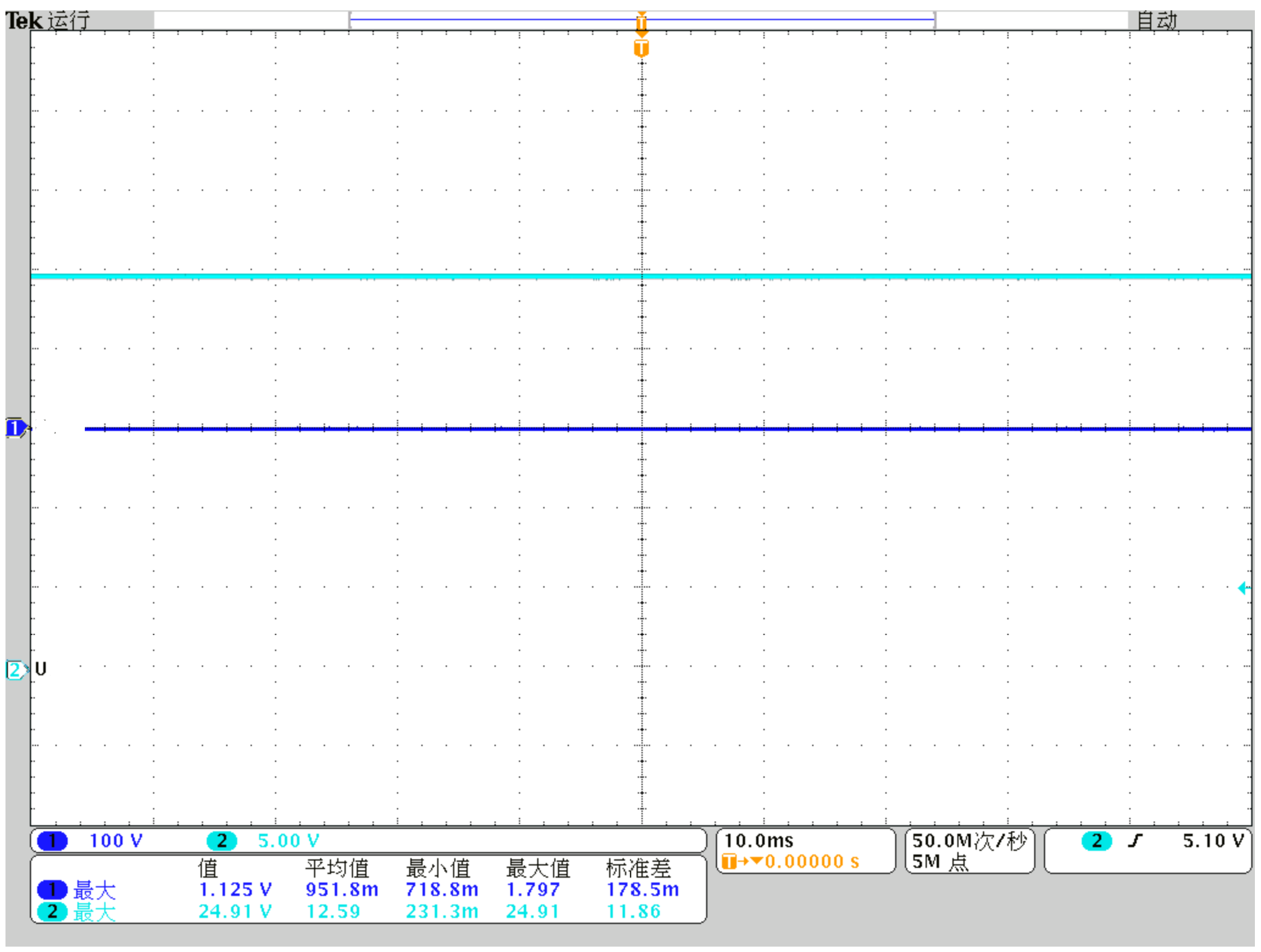

測試結果:

電壓從0上升到24V的時間僅1ms，可以提供穩定的直流電壓



放大器在該實驗中發揮的效能:

為電流互感器提供穩定且不同頻率的一次側高頻電流,并且可以根據不同的需求調整頻率和電流。

選擇該放大器的原因:

擁有720W的功率，可最多提供25個0~24V直流電源；可以根據后端設計電路需求的不同調整相應的頻率和電壓，不同工況只需要一種放大器即可；接口豐富，可根據現場需要使用不同的連接器進行輸入和輸出連接?？梢愿鶕?jù)不同的負載特性對其進行改造，滿足不同工況下的輸出要求。

ATG-3080功率信號源的參數指標：
