隨著人們對于新型材料壓電陶瓷指標性能要求逐步的提高，高壓放大器來滿足大家的需求。不同的測試方法及測試儀器已經很難全方位的分析壓電陶瓷的各項中性能參數，而大多數陶瓷生產廠家也僅僅只是通過阻抗分析儀給出的諧振頻率，電容量等必要參數，但是判斷一款壓電陶瓷實際性能，僅靠這些參數是完全不夠的。下面我們用一套新的方法（高壓功率放大器）來分析下陶瓷的性能。

實驗設備：

信號源，高壓功率放大器（ATA-4012），示波器，工裝夾具，硅油，壓電陶瓷

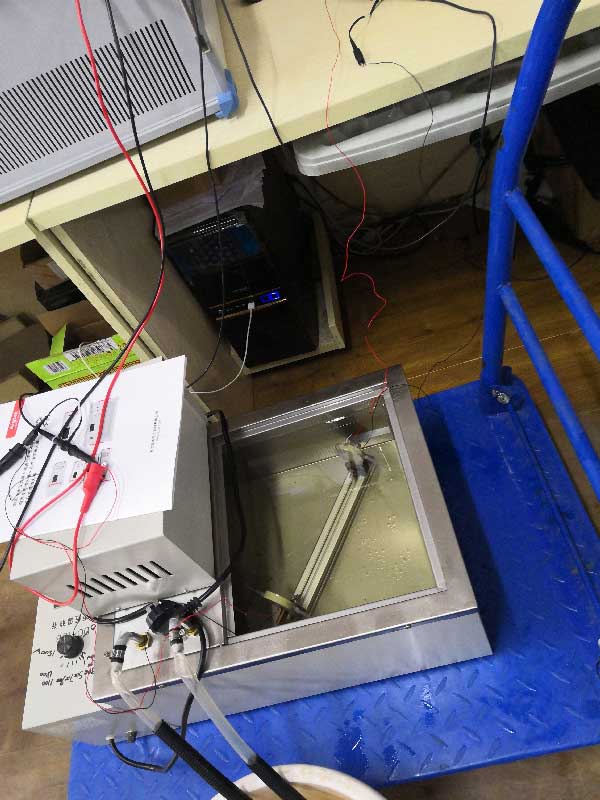

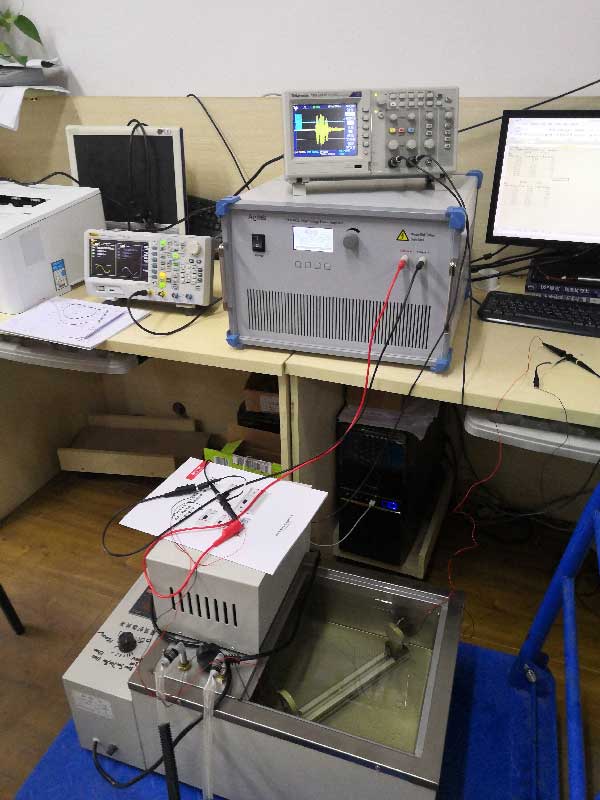

搭建實驗平臺：



實驗過程：

1. 通過工裝夾具把兩片壓電陶瓷固定在兩端，相距約20-30cm，放入硅油中，其中一片陶瓷作為發射端連接功率放大器，另外一片引入正負兩根線，跟示波器連接。

    2、通過信號源調整不同的頻率輸出，調節高壓功率放大器輸出電壓來驅動壓電陶瓷，最后示波器采集信號進行數據分析。



實驗結論：

通過示波器顯示出來的相同頻率下回波的幅值大小，來具體評估陶瓷性能指標即可。

選擇該高壓功率放大器原因：

1. 考慮的是頻率，需要在1MHz左右，功率需要輸出100W以上。

2. Aigtek在過載保護功能機制上非常完善，在實際測試中容易產生較大電流，保護不及時會導致儀器損壞。

3. ATA-4012高壓功率放大器產品的指標：160Vpp，2Arms，DC-1MHz，功率160W，增益0-50倍連續可調。

4. 電壓增益可以0.1倍步進對輸出電壓進行精密調節。
