實驗名稱：功率放大器在透明式定向發聲換能器實驗測試與驗證中的應用

實驗設備：動態信號分析儀，精密阻抗分析儀，混合域示波器和任意函數發生器，ATA-4011高壓功率放大器等。

實驗內容：提出透明式定向發聲換能器技術要求，設計了一種基于逆壓電效應的有效的透明式定向發聲換能器結構一一壓電雙夾片式的圓形多層懸膜透明式換能器結構，通過仿真得到一階諧振頻率和聲壓級的大小隨著陣元半徑的增大而降低、隨著彈性層或絕緣層厚度增大而增大等影響，選擇仿真結果符合設計研究目標的換能器進行樣品的加工制作。

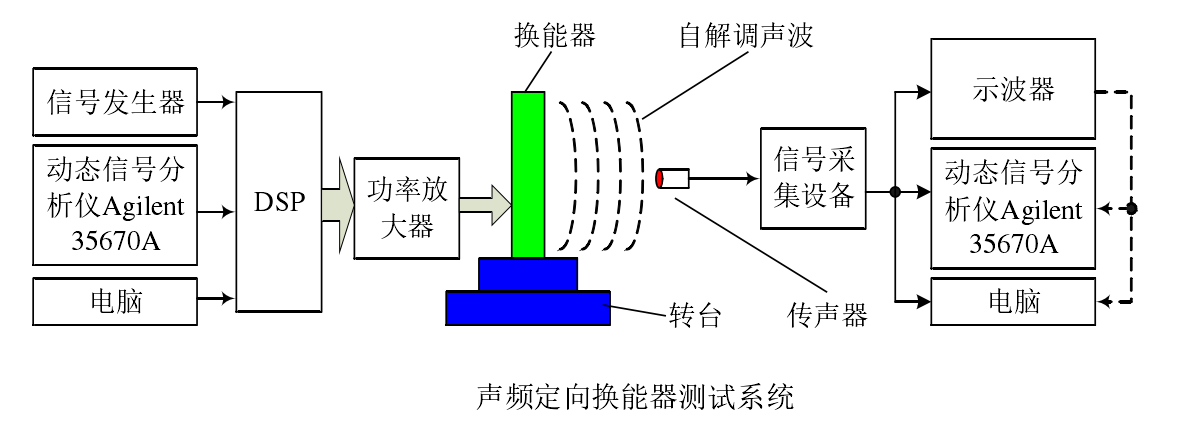

實驗過程：聲頻定向換能器測試系統如圖所示，室內測試現場布置如圖所示。測試的整體流程可總結為：信號由任意函數發生器產生，經動態信號分析儀分析后，儲存至電腦并發出，信號類型為正弦輸入信號；通過DSP系統處理接受到的信號，處理后的聲音信號經過功率放大器裝置進行放大；將放大后的兩列超聲信號通過換能器向空氣中發射，超聲波在空氣中自主地發生非線性解調效應，產生高指向的可聽聲;傳聲器的把可聽聲信號轉化為電信號，通過信號采集設備接收和采集; 使用混合域示波器對信號進行分析; 使用動態信號分析儀顯示信號。

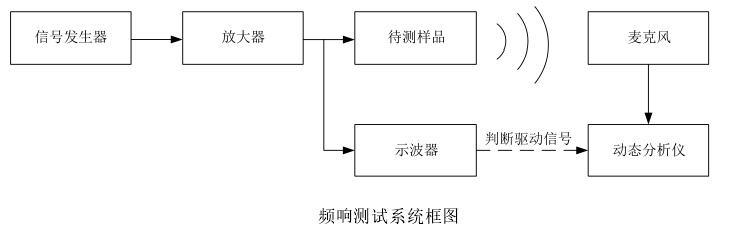

（1）換能器超聲聲壓級和頻率響應測試；







（2）指向性測試。



實驗結果：通過將一系列的樣品進行測試后，剔除不可控的因素和加工導致的樣品不規范的原因，得到了兩組測試結果較好的數據。



樣品頻響曲線

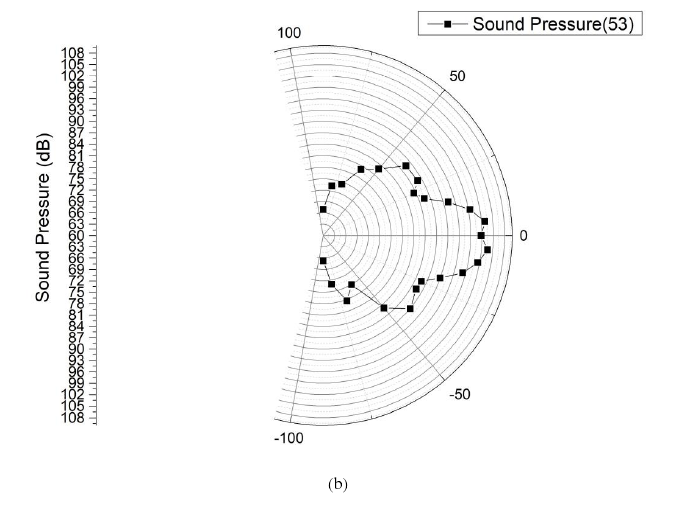

樣品指向性

      仿真與實驗結果表明，所設計透明式定向發聲換能器具有良好的指向性，主瓣波束的指向角在土30°之間;實驗測試得到的一階諧振頻率和聲壓級的大小與通過理論計算和仿真得到的結果在誤差范圍內保持一致，換能器的工作頻率在超聲范圍內(30kHz -70kHz)，聲壓級能達到70dB以上，驗證了所設計的透明式定向發聲換能器具有一定的可行性。

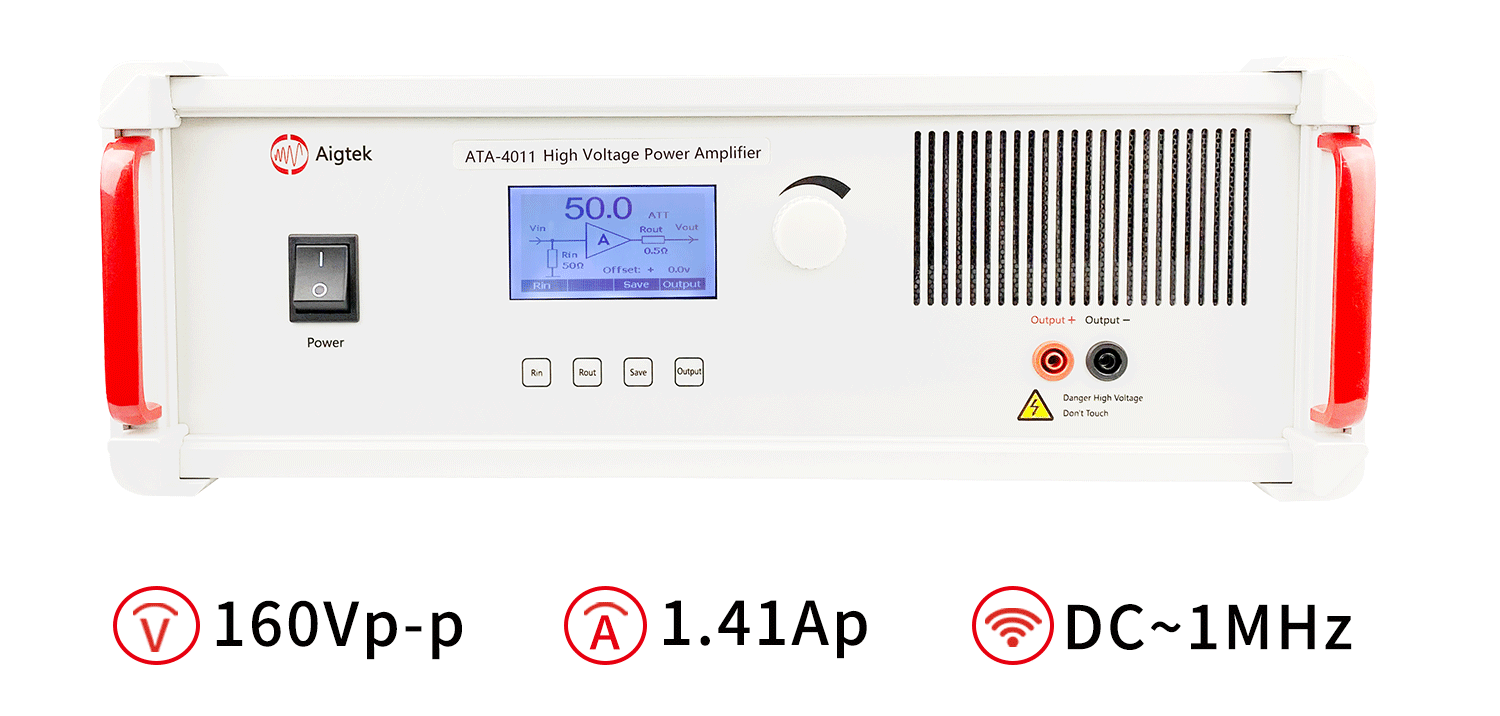

實驗中所用到的功率放大器ATA-4011參數指標：



      本文實驗由西安安泰電子整理發布，西安安泰電子科技有限公司（Aigtek）是國內專業從事測量儀器研發、生產和銷售的高科技企業。公司致力于功率放大器、功率放大模塊、功率信號源、計量校準產品等產品為核心的相關行業測試解決方案的研究，為用戶提供具有競爭力的測試方案，Aigtek 已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。如想了解更多實驗方案，請持續關注安泰電子官網www.naqico.cn。

此實驗案例參考自知網論文《透明式定向發聲換能器的研究與設計》
