實驗名稱：功率放大器基于磁微粒分離與檢測的流動注射分析系統研究中的應用

實驗設備：ATA-4012高壓功率放大器，示波器，信號發生器，數字萬用表，高精度自動交流穩壓電源，驅動磁心等。

實驗內容：開展超順磁性納米粒直接檢測技術的可行性研究:搭建基于磁感應線圈的磁性檢測裝置，研究不同測量條件與檢測方法對磁性顆粒定量測量的影響規律，初步實現了mg級磁顆粒的檢測。

實驗過程:

信號發生器輸出一定頻率f和波形的電壓Vop-p(信號發生器輸出電壓的峰峰值)，經過功率放大器放大信號，加在一個線圈上，用另一個線圈(稱為檢測線圈)和這個線圈進行相互感應，用示波器直接檢測感應線圈兩端的電壓差值。



實驗結果：

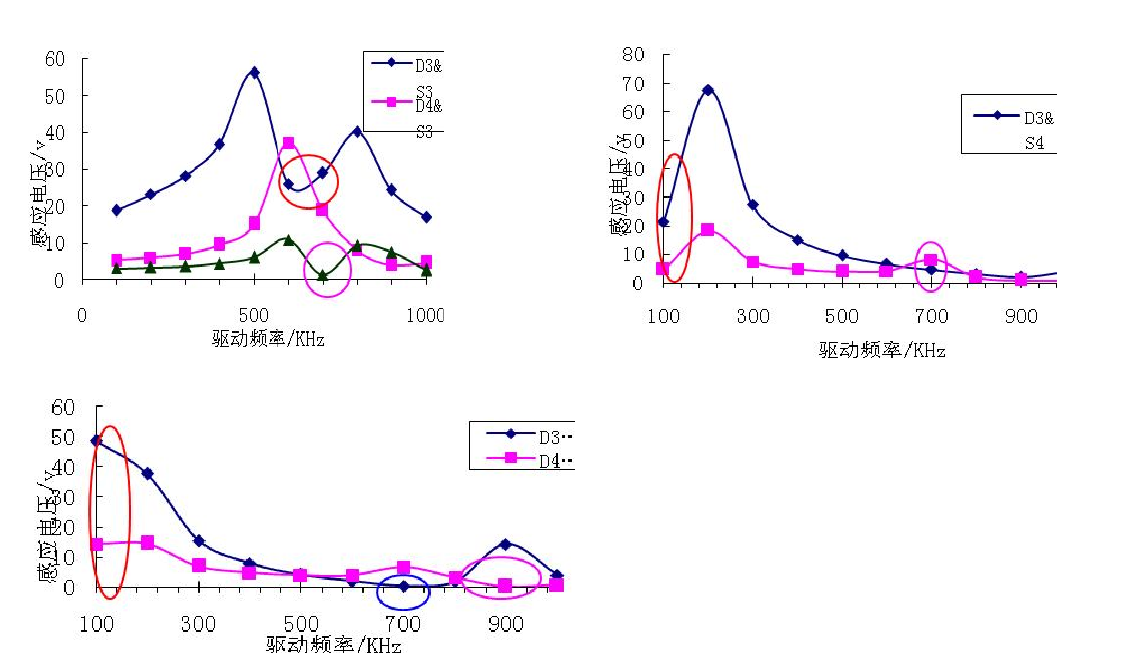

圖中紅色圓圈內的點為示波器輸入時電壓值過高，衰減后的電壓值，藍色圓圈內的點是誤差點，在粉色圓圈內的拐點經過多次的驗證是實驗中存在的現象。



不同線圈組合的感應電壓和驅動頻率的關系

實驗結論：構建了一個基于勻強磁場和雙檢測線圈的磁性傳感器設計方案，在此磁性檢測實驗裝置方案中已經可以檢測到mg級磁性顆粒的存在。此實驗方案驗證了超順磁性納米顆粒磁性檢測的可行性。

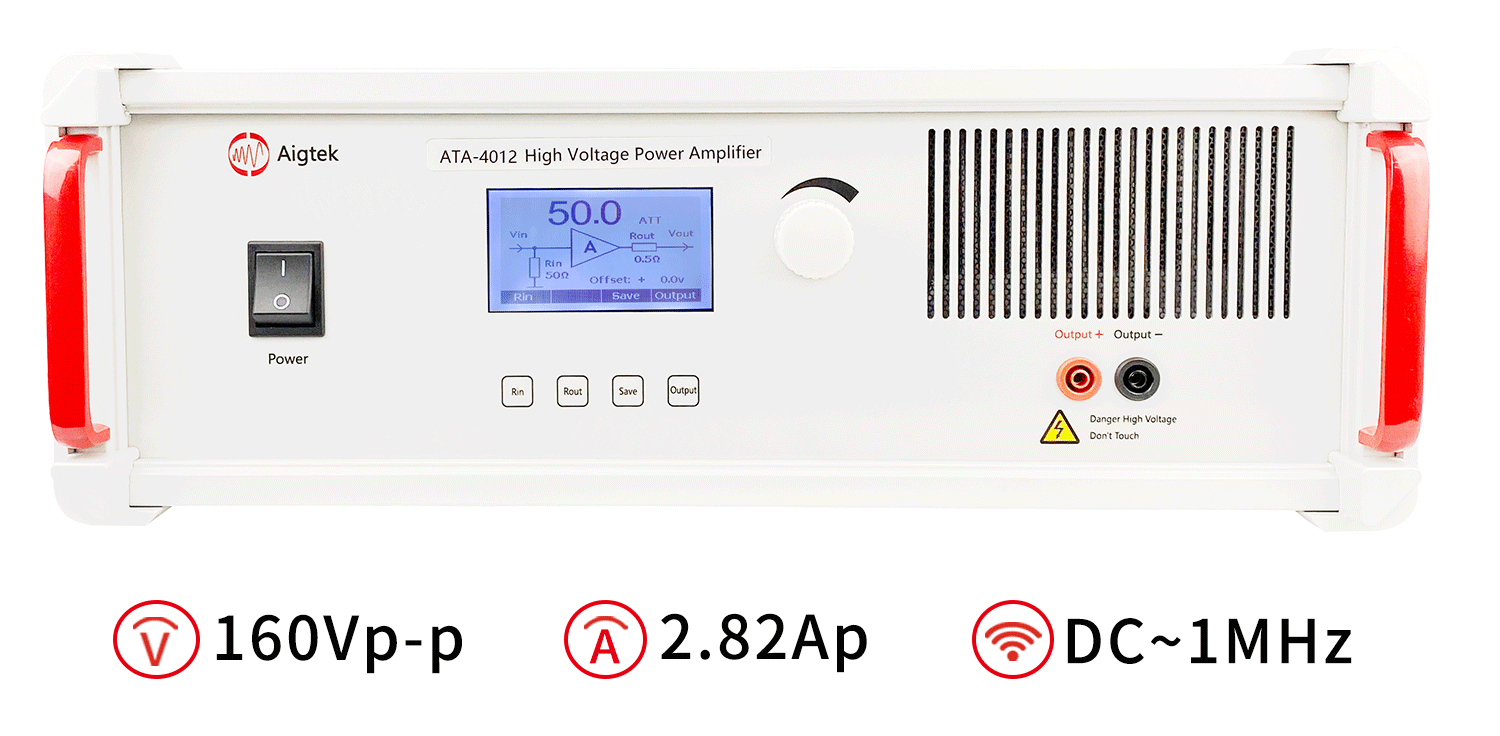

實驗中所用到的功率放大器ATA-4012指標參數：
