實驗名稱：利用斷鉛實驗驗證lamb波的傳播模式和頻散特性

測試目的：

測試各種壓電材料作為激勵源時的位移/力激勵效果和作為感應端時的電壓響應；通過壓電系統進行損傷的定位，通過時間延遲法和方向性響應模型實現板結構的損傷定位。

測試設備：壓電損傷監測系統，包括信號源，功率放大器，高性能示波器和上位機。

實驗過程：

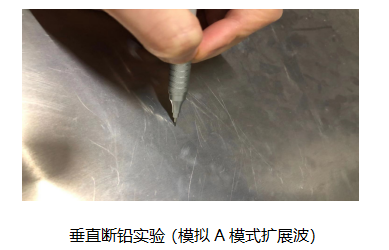

1.垂直斷鉛實驗

垂直斷鉛實驗，用垂直按壓鉛筆芯使其斷裂的方式模擬垂直板平面方向?qū)拵盘?hào)激勵，探究非對稱模式擴展波（A模式）的傳播規律。

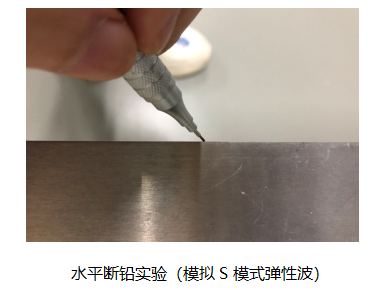

2.水平斷鉛實驗

水平斷鉛實驗，用水平按壓鉛筆芯使其斷裂的方式模擬平行板平面方向?qū)拵盘?hào)激勵，探究對稱模式彈性波（S模式）的傳播規律。

實驗結果：

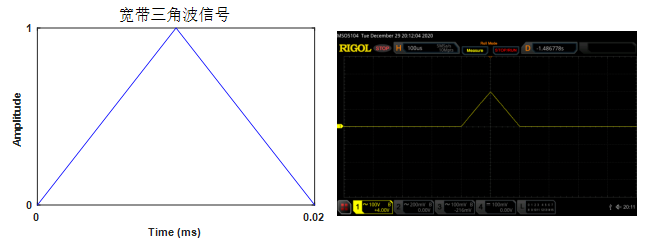

1.功率放大器激勵信號

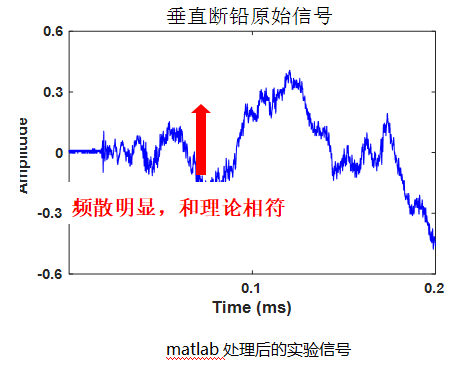

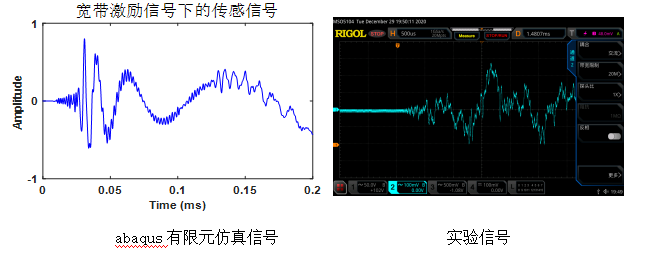

2.垂直斷鉛實驗和仿真信號

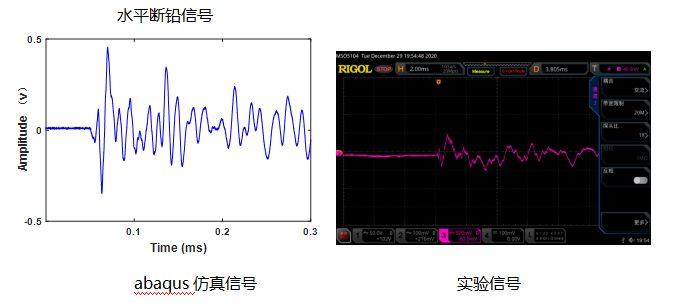

3.水平斷鉛實驗和仿真信號



實驗結論：

實驗與仿真較為接近，驗證了lamb波的頻散特性，即寬帶激勵下的A0模式會發生頻散現象，而寬帶激勵的S0模式不會，符合理論預測。同時驗證了所搭建的壓電實驗系統結果的準確和有效。
